漫衍式光纤测温系统是一种实时、在线、一连的温度监测系统。系统基于后向拉曼(Raman)散射原理和光时域反射(OTDR)定位原理研发而成,具有光信号的爆发、光谱剖析、光电转换、信号放大和处置惩罚等功效,接纳特种感温光缆作为温度传感器,可准确丈量感温光缆铺设偏向各个位置的温度并定位温度异常点,具有优异的性能指标和系统稳固性。系统集盘算机、光纤通讯、光纤传感、光电控制等手艺于一体,具有实质清静,耐侵蚀,不受电磁滋扰等优点,一连监测长距离大规模情形温度信息,为电力、石油、交通、煤矿等领域提供优质的温度监测解决计划。
产品应用
● 石油石化
● 轨道交通
● 市政管廊
● 煤矿
产品优势
● 实时性:系统看待测区域的温度举行7×24 小时实时监控,实时发明并定位温度异常点,做到早期预警
● 漫衍式:系统为漫衍式测温,提供一连的动态监测信号,可以实时丈量到被监测物体每隔1 米各点的温度转变
● 先进性:光纤自己既做信号传输,也用于温度探测,即通讯、传感一体化,通过接纳差别的外护套质料,系统可以顺应种种情形
● 准确性:系统的测温精度±0.5℃(5km),定位精度1m
● 无邪性:种种功效设定由系统主机上的应用软件来实现,可设置多级温值报警,并且可以凭证情形差别举行修正;每个报警分区可单独编程,并可凭证用户要求举行设计
● 扩展性:系统可以对多路光纤举行同时丈量,凭证现实需要,选择多路装备,有1、2、4 路可以选择
● 兼容性:系统支持以太网口、RS232 接口,向终端用户控制系统(如平板PC)提供分区、温度及报警信息
● 寿命长:铠装感温电缆在不受外力破损的条件下,使用寿命可达25 年
● 使用浅易:系统提供可视化界面,界面简朴、精练,不会给客户带来特另外治理用度
● 实质清静:系统具有实质清静,防爆、抗强电磁滋扰、防雷击等特点
● 系统应用规模广:发电站、输配电网、高层修建、大型阛阓、客栈、教学楼、住宅区、地铁等公共场合

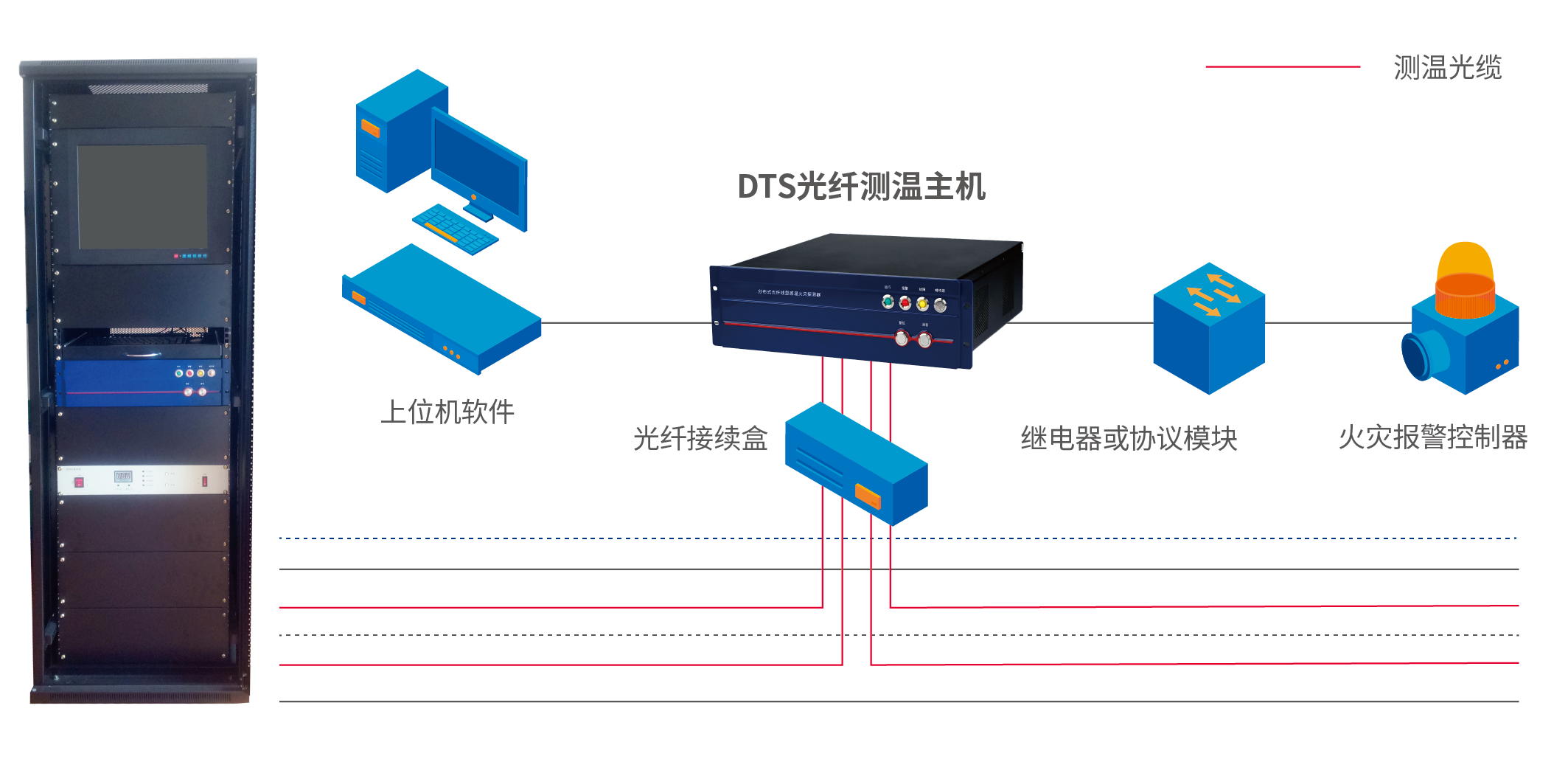

系统组成
系统功效
● 报警功效:定温报警、区域温差报警、温升过快报警、断纤报警、装置异常等报警
● 可视化显示功效:显示全程分区图、温度漫衍曲线以及重点监测点的温度随时间转变曲线
● 盘问功效:历史数据的盘问、显示及打;可在系统图上直接盘问装备信息、运行参数、统计信息等
● 剖析功效:历史趋势显示,对未来趋势举行评估,提供磨练参考信息
● TCP/IP 接入:多个控制器信号可以在一台PC 机上剖析处置惩罚,系统功效强盛高效
● 多系统组网功效:系统接纳网络接口举行数据通讯,具有优异的兼容性,可轻松扩展至多台主机同时监控
规格参数
基本参数 |
FT-AE-DTS-04-10 |
FT-AE-DTS-04-10L |
FT-AE-DTS-04-10S | FT-AE-DTS-04-10H | FT-AE-KJ1022-Z |
---|---|---|---|---|---|
外观 | |||||
最长测温距离(km) | 10 | 25 | 10 | 4 | 8 |
测温规模(℃) |
-60~+350 |
-60~+350 |
-60~+350 |
-60~+350 |
-60~+350 |
通道数 |
4 |
4 |
4 |
4 |
4 |
测温精度(℃) |
±1℃@10km | ±2℃@20km | ±1℃@10km | ±1℃@4km | ±2℃@8km |
报警响应时间(s) |
≤30 |
≤30 |
≤30 |
≤30 |
≤30 |
空间区分率(m) |
1/3 |
3 |
3 |
0.5 |
3 |
定位精度(m) |
≤1 |
≤2 |
≤1 |
≤0.5 |
≤1 |
数据通讯接口 |
RS232,RJ45 |
RS232,RJ45 |
RS232,RJ45 |
RS232,RJ45 |
SC光口 |
事情情形温度(℃) |
-10~+50 |
-10~+50 |
-10~+50 |
-10~+50 |
-10~+50 |
电源输入 |
24VDC/220VAC |
180~220V/50±5 Hz |
24VDC |
24VDC/220VAC | 110,380VAC/50±5 Hz |
主机形状尺寸(mm) |
490×135×480(3U) |
490×90×480(2U) |
490×135×480(3U) |
490×135×480(3U) |
615×655×420 |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
