XCM系列

● 卡口式快速链接
● 双曲面线簧插孔
● 螺母紧固式插座

，装置利便
● 与导线焊接
● 配有专用电缆附件（同事也可以选配XC通用附件）
● 切合GJB2889
● 执行企业标准: 21E0.201.111JT

应用领域:
普遍应用于航空、航天、武器、舰船、总参军事领域以及邮电通讯、盘算机、航海和种种仪器、仪表等装备中
。

机械性能:
● 壳体: 高强度铝合金化学镀镍
● 绝缘体: 热固性子料
● 接触件: 铜合金质料
● 震惊: 频率10Hz~2000Hz 加速率196m/s²
● 攻击: 加速率980m/s²
● 恒加速率: 980m/s²
● 机械寿命: 1000次

情形性能:
● 使用温度: -55℃~+200℃
● 相对温度: 45℃时

，达95%
● 事情高度: 海拔30000m
● 有优异的防湿润、防盐雾、防霉毒、防雨淋、防沙尘等性能
。

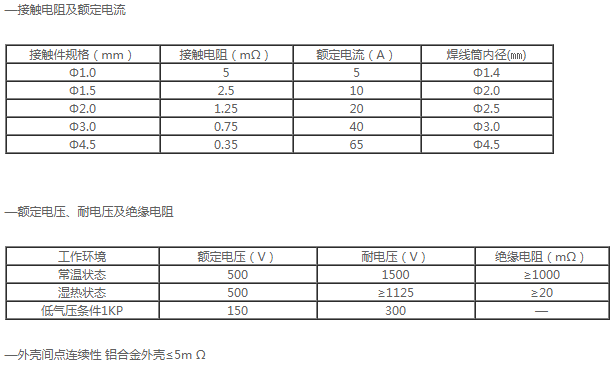

电气性能:

型号命名:
● 系列 XCM线簧式焊接电毗连器 FT-75-XCM 14 Z 4 K L (N)
● 壳体外号 14-18-22-24-27-30-33-36-39
● 壳体 T插头
● Z插座

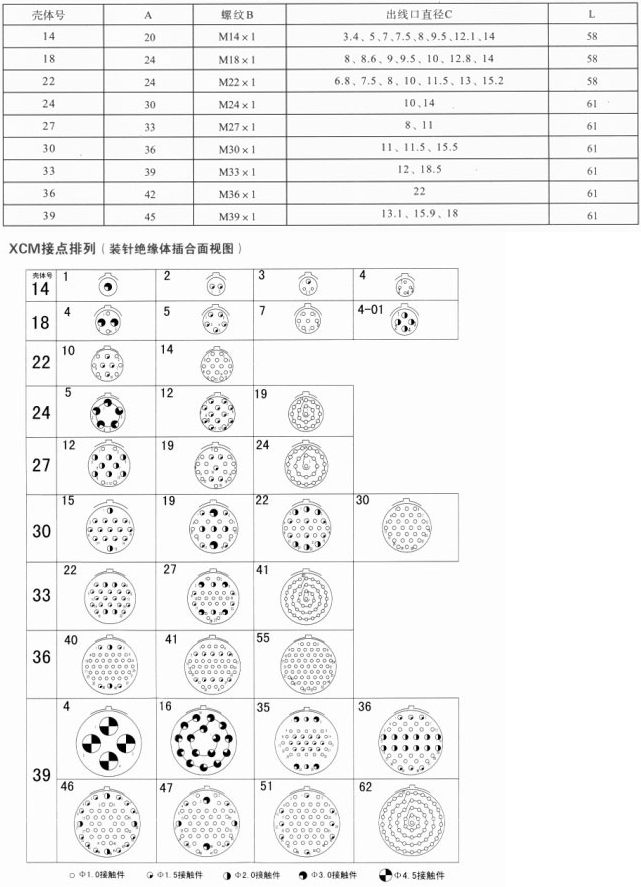

● 接触件数 1~62（拜见“接点排列图”）
● 接触件 J 插针镀金
● K插孔镀金
● 插座牢靠方法
● F法兰盘牢靠
● L螺母牢靠
● 键位 （N)-N键位、（W)-WJ键位、（X）-X键位（Y）-Y键位、（Z）-Z键位

标记示例:
● XCM系列壳体号为30的螺母固紧固式,插座装针,插座装孔,芯数为30的N键位电毗连器:
插座标记为: XCM30Z30JL(N)
插座标记为: XCM30T30K(N)
● 当要求配有电缆附件时,泽在电毗连器型号标记后标“+XCM30FJ-X”,其中“X”体现附件的电缆出口直径
。

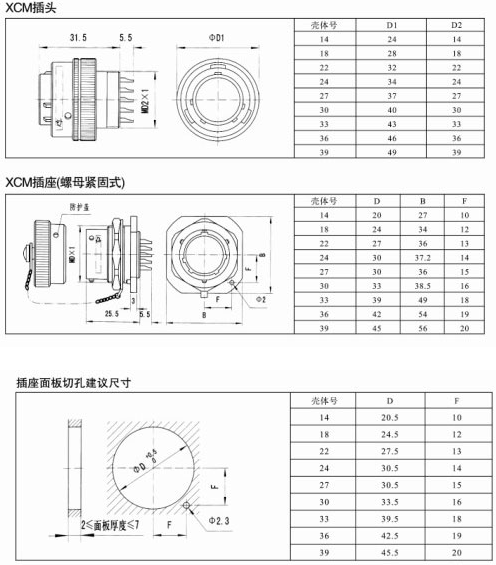

 形状尺寸:

电缆附件XCM XX FJ-XX
型号命名:FT-75-XCM XX FJ - XX
①FT-75-XCM－系列主称
②XX－壳体号
③FH－电缆附件（夹紧电缆

，可屏障）
④XX-出线口直径
